Beschreibung

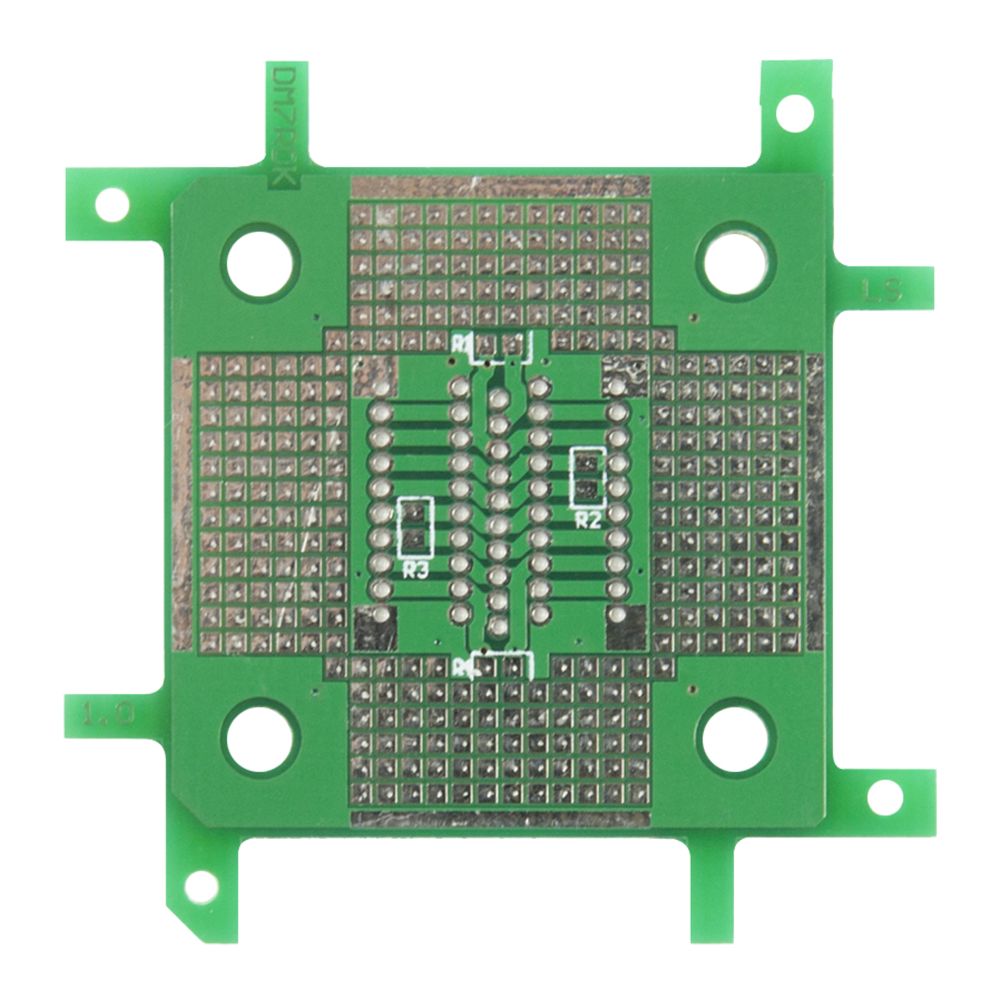

Platine zum selbstbestücken. Von jedem der 4 Stecker sind die beiden mittleren Kontakte einzeln auf jeweils eine Verbindungsschiene geführt. Auf der Unterseite zusätzlich SMD Pads mit 1,27mm Raster. Diese Platine eignet sich hervorragend um spezielle Verbindungsbricks aufzubauen. Dazu sind einfache Drahtbrücken zwischen den gewünschten Schienen einzulöten. Ausserdem können bedrahtete Bauelemente direkt eingebaut werden. Auf der Unterseite besteht die Möglichkeit die beiden Kontakte eines Steckers mit einem 0Ohm SMD Baustein zu verbinden. Mit einem Steckverbinder können die Signale von den Kontakten auf bis zu 4 senkrecht stehende 1,27mm Experimentier Platinenen geführt werden, wodurch komplexe Schaltungen in einen 1×1 Brick Footprint passen.
