Beschreibung

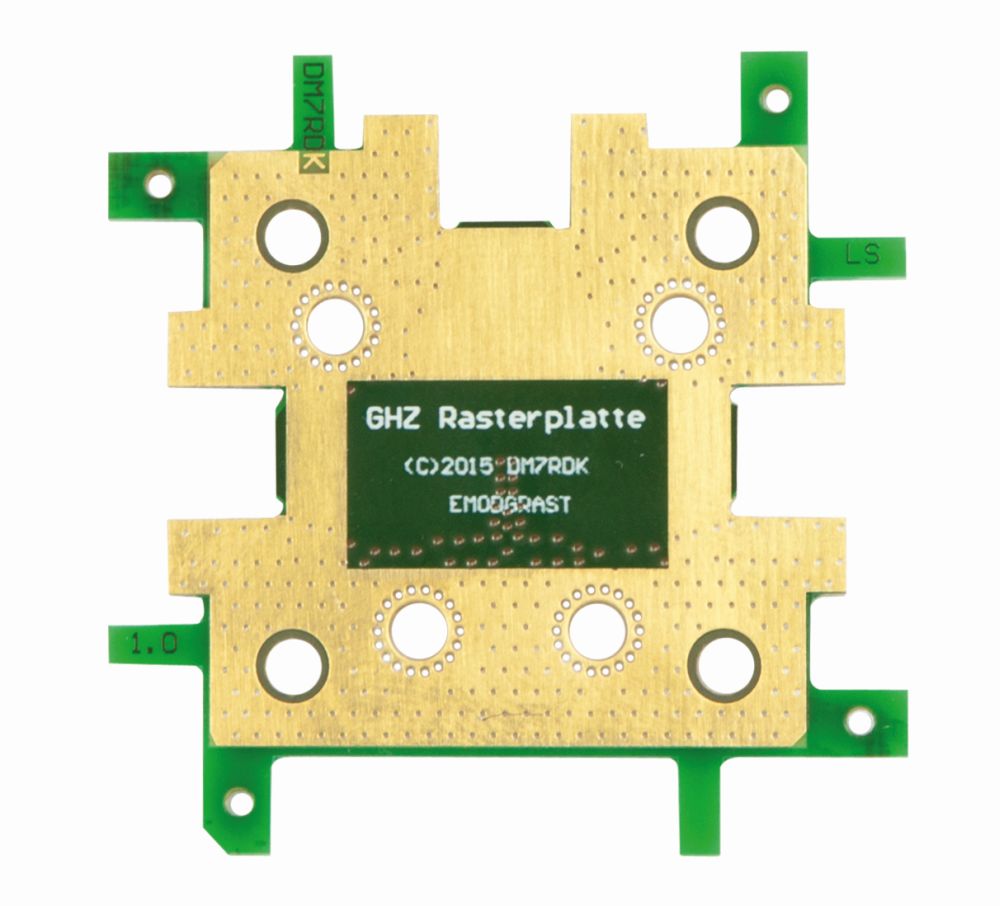

Aufbau von Splitter, Combiner, Filter, Attenuatoren oder als passives Verbindungselement. Padding für die Anren Abschwächer oder diskret aufgebaute Abschwächer. Anschlüsse sind mit dem Rosenberger P-SMP bestückbar. Die Bahnen sind an 50Ohm als Microstrip angenähert. Platinenmaterial FR4 (bis ca. 2.5GHz verwendbar), 1.55mm stark. Bauteileempfehlung 0805 SMD. Überbrückung durch SMD 0805 0R Widerständen. Für Durchgangsleitungen ist Semi-Rigid Coax Leitungen empfohlen.
