Beschreibung

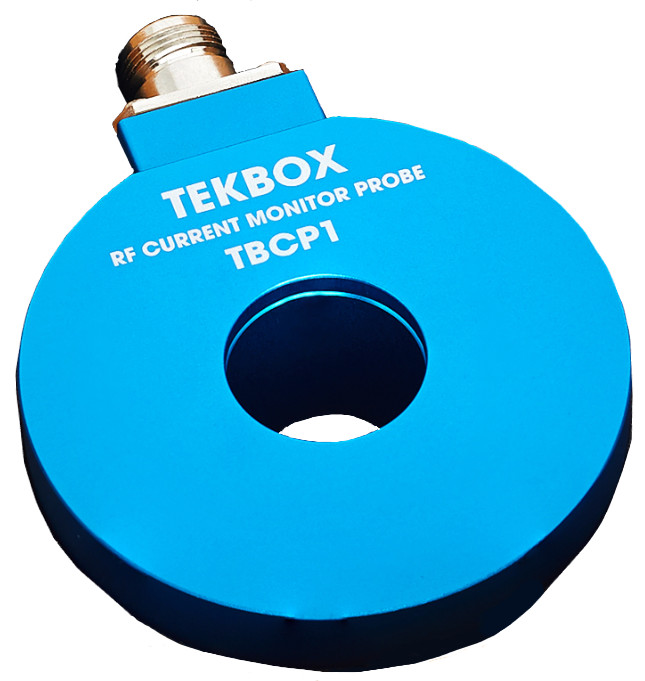

Der TBCP1-200 ist ein HF-Stromüberwachungssensor mit fester Apertur. Die Sonde hat eine 3dB Bandbreite von ca. 200 MHz. Die Apertur der HF-Stromüberwachungssonde beträgt 25 mm. Seine Übertragungsimpedanz beträgt > 14 dB Ohm im Bereich von 40 kHz bis 200 MHz. Tekbox liefert eine Kalibriervorrichtung, die der TBCP1-Stromsondenserie entspricht. SPEZIFIKATIONEN Charakteristischer Frequenzbereich: 10 kHz bis 200 MHz Durchmesser außen: 76 mm Durchmesser Öffnung: 25 mm Höhe: ca. 31 mm Anschlussart: N female Übertragungsimpedanz: 3 bis 17 dBΩ Primärstrom (DC – 400 Hz): 80 A Maximaler Primärstrom (RF): 3 A Max. Kerntemperatur: 125 °C
