Beschreibung

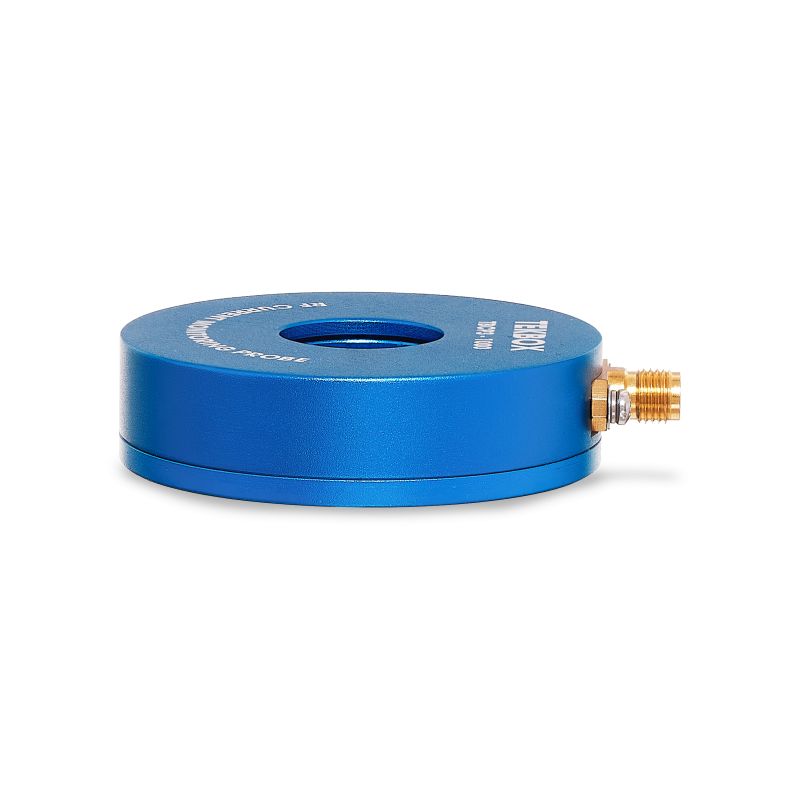

TBCP3-1000 HF-Stromwandler Der TBCP3-1000 ist ein HF-Stromüberwachungssensor mit fester Apertur. Es hat ein sehr flaches Ansprechverhalten mit einer 3dB Bandbreite von 1 GHz und ist über den Frequenzbereich von 30kHz bis 1 GHz charakterisiert und nutzbar. Die Apertur der HF-Strommesssonde beträgt 17 mm. Ihre Übertragungsimpedanz liegt im Bereich von 3 MHz bis 1 GHz nahe 20 dB Ohm. Tekbox liefert eine Kalibrier Vorrichtung, die der TBCP3-Serie von Strommesstastern mit fester Apertur entspricht. SPEZIFIKATIONEN Charakteristischer Frequenzbereich: 30 kHz bis 1 GHz Durchmesser Öffnung: 17 mm Durchmesser außen: 52 mm Höhe: ca. 14 mm Gewicht: 55 g Stecker Typ: SMA weiblich Übertragungsimpedanz: 20 dBΩ Primärstrom (DC – 400 Hz): 30 A Maximaler Primärstrom (RF): 4 A Max. Kerntemperatur: 125 °C
