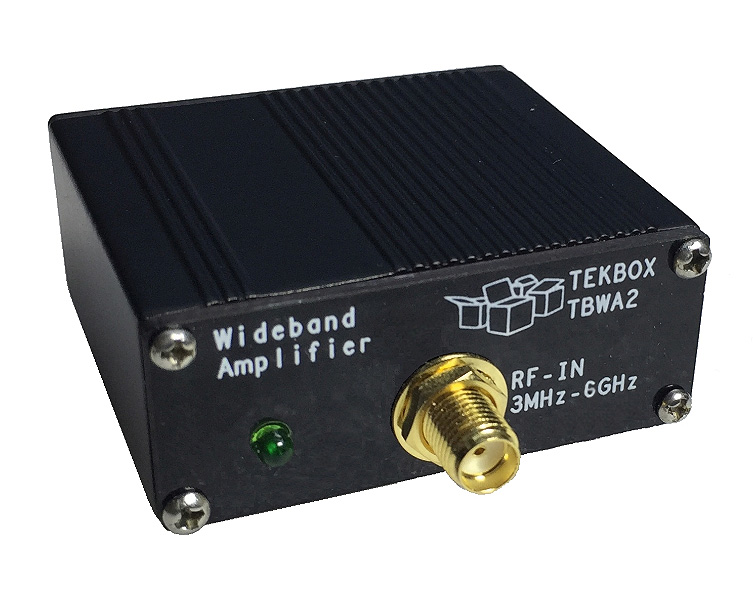

Breitbandverstärker mit 40dB Verstärkung zum Anschluss von Nahfeldsonden TBWA2-Breitband-RF-Verstärker TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich. TBWA2/40dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 – 5V, typ. 210mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5.5V Maximale Eingangsleistung: -10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Rückwärts-Isolierung S12, 0.1 …6GHz: 40dB Rauschzahl bei 2GHz: 5 dB Verstärkung 1 MHz 10 MHz 100 MHz 500 MHz 1 GHz 2 GHz 3 GHz 4.5 GHz 6 GHz 30 dB 40.2 dB 40.2 dB 40 dB 39.5 dB 37.6 dB 36.4 dB 34.6 dB 34.7 dB
